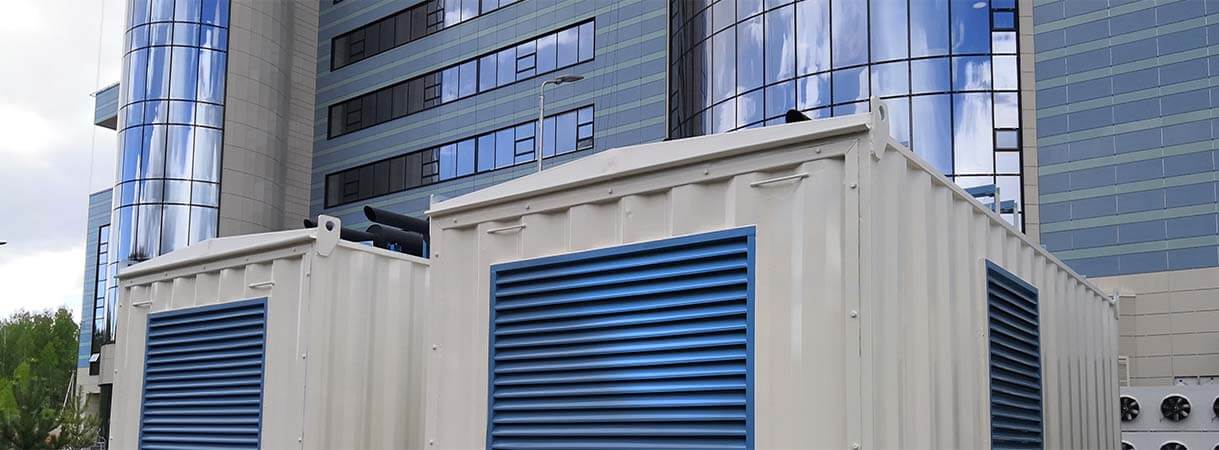

ДГУ в контейнере в Екатеринбурге
Контейнерные электростанции
Для обеспечения надежной работы в тяжелых климатических условиях ДГУ устанавливают в утепленные блок-контейнеры «Север». Оригинальные конструкторские решения обеспечивают максимально комфортные и безопасные условия для эксплуатации и обслуживания дизель генератора при перепадах внешних температур от минус 50 до плюс 50 град.
Производство контейнерных электростанций - одно из приоритетных направлений деятельности нашей компании.
Видео дает возможность проследить этапы изготовления утепленного блок-контейнера типа Север и установки в него дизельной электростанции мощностью 800 кВт по второй степени автоматизации, а также дополнительного оборудования, обеспечивающего ее эксплуатацию. Этап 1: каркас контейнера. Этап 2: контейнер полностью готов к монтажу изделия. Этап 3: дизельный генератор и все необходимое оборудование установлены.
Дизель-генератор в контейнере "Север" является самым выносливым видом исполнения ДГУ, предназначенным для сложных условий эксплуатации в России. В последние годы резко возросло количество заказов на изготовление дизельных электростанций, установленных в утепленный контейнер "Север".
Контейнеры «Север» производства завода «Электроагрегат» предназначены для размещения в них ДГУ и всех вспомогательных систем, обеспечивающих работоспособность изделия:
- система пуска,
- система газовыхлопа,
- система поддержания температурного режима,
- системы проточно-вытяжной вентиляции,
- система основного, аварийного и ремонтного освещения,
- система автоматизации электроагрегата,
- система подогрева ДВС,
- система оповещения и управления эвакуацией, охранная сигнализация и автоматическая установка пожаротушения,
- система зарядки АКБ.
Заказать ДГУ в контейнере
Пример: Электростанция дизельная мощностью 1000 кВт АД 1000-Т400-3РБК в утепленном блок-контейнере «Север»
Технические характеристики дизель-генератора АД1000-Т400-3РБК в утепленном блок-контейнере
| Наименование | Характеристики |
|---|---|
| Назначение электростанции | использование в качестве основного или резервного (аварийного) источника электроэнергии |
| Блок-контейнер, габаритные размеры, м | 9,12 х 3,0 х 3,4 |
| Размеры электростанции габаритные в эксплуатации (по выступающим частям), м | 9,922 х 4,405 х 4,717 |
| Климатическое исполнение по ГОСТ 15150-69 | УХЛ |
| Категория размещения по ГОСТ 150150-69 | 1 |
| Категория здания/помещения ДЭС станции по взрывопожарной и пожарной опасности по СП 12.13130.2009, НПБ 105-03 | В/В2 |
| Степень огнестойкости, ФЗ от 22 июля 2008г. №123-ФЗ | IV |
| Класс конструктивной пожарной опасности, ФЗ от 22 июля 2008г. №123-ФЗ | СО |
| Класс взрывоопасной зоны по ПУЭ | П-1 |
| Класс функциональной пожарной опасности, ФЗ от 22 июля 2008г. №123-ФЗ | Ф5.1 |
| Степень автоматизации по ГОСТ 53174-2008 | третья |
| Модель электроагрегата | АД 1000-Т400-1Р |
| Мощность номинальная | 1000 кВт |
| Модель двигателя | Mitsubishi S12R-PTA-C |
| Модель генератора | STAMFORD LV1 634G |
| Защитный автомат генератора | ABB SACE E2/2B 2000 |
| Коэффициент мощности | 0,8 |
| Номинальная сила тока | 1800 А |
| Род тока | переменный. трехфазный |
| Номинальная частота тока, Гц | 50 |
| Номинальное напряжение тока, В | 400 |
| Панель управления | ComAp AMF20 |
| Система пуска | DC 24 B |
| Бак топливный дополнительный, л | 990 |
| Время автономной работы электростанции, ч | 4 |
| Масса расчетная, кг | 25000 |
Контейнеры обеспечивают необходимую тепло- и шумоизоляцию, защиту от внешних воздействий окружающей среды, тем самым гарантируется надежность и эффективность работы электростанции в самых экстремальных условиях.
Габаритные размеры изготавливаемых контейнеров позволяют перевозить их железнодорожным или автомобильным транспортом без специального разрешения. Компания «Торговый Дом Электроагрегат» осуществляет монтаж дизель-генератора (дизельной электростанции) любой степени автоматизации в контейнеры любых габаритных размеров длиной до 12 метров и с любой комплектацией по ТУ заказчика.
Стандартные габаритные размеры и вес (без оборудования) изготавливаемых блок-контейнеров «Север»:
| Длина, мм | Ширина, мм | Высота, мм | Вес, кг |
|---|---|---|---|
| 2600 | 2400 | 2400 | 1745,53 |
| 3800 | 2400 |
2400 |
2224,80 |
| 5200 | 2400 |
2700 |
3085,45 |
| 7600 | 2400 |
3000 |
4890,47 |
| 9000 | 3000* |
3200* |
10000 |
| 12000 | 3200* |
3400* |
12000 |
В зависимости от требований заказчика, назначения или региона эксплуатации изделия возможно изменение в комплектации и размещении оборудования в блок-контейнере.
На фото ниже представлен панорамный снимок взрывозащищенного топливного отсека контейнера с оборудованием, обеспечивающим работу дизель-генераторной установки мощностью 1600 кВт, предназначенной для «Комплекса подготовки и переработки газа» - пример размещения оборудования в контейнере с ДГУ под конкретную задачу.
Из чего складывается цена дизель-генератора в контейнере
Дизельные электростанции контейнерного типа - это сложное оборудование энергетического машиностроения.
Окончательная цена изделия зависит от комплектации, которая определяется в соответствии с проектным решением или пожеланиями покупателя и зависит от многочисленных параметров:
- места эксплуатации: климатические условия, наличие или отсутствие вблизи промышленной электросети,
- режима эксплуатации: постоянный или резервный режим работы ДГУ,
- эксплуатации дизельной электростанции в составе многоагрегатного энергокомплекса (энергоцентра) или независимо от других источников электропитания,
- модели и напряжения генератора (0,4 кВ, 10, 5кВ или 6,3кВ),
- необходимости использования нестандартного дополнительного оборудования,
- и других параметров.
Цена:
от 890 900 руб.
|
|
||||||||
|
|
|
||||||||
Цена:
от 899 800 руб.
|
|
||||||||
|
|
|
||||||||
АРГУС Остаток в Екатеринбурге: 1 шт. Цена:
от 500 700 руб.
|
|
||||||||
Цена:
от 410 700 руб.
|
|
||||||||
Цена:
от 947 600 руб.
|
|
||||||||
Цена:
от 1 005 000 руб.
|
|
||||||||
Цена:
от 483 400 руб.
|
|
||||||||
Цена:
от 610 300 руб.
|
|
||||||||
Цена:
от 838 000 руб.
|
|
||||||||
Цена:
от 530 200 руб.
|
|
||||||||
Цена:
от 1 029 800 руб.
|
|
||||||||
Цена:
от 783 000 руб.
|
|
||||||||
Цена:
от 1 314 625 руб.
|
|
||||||||
Цена:
от 632 000 руб.
|
|
||||||||
Цена:
от 899 000 руб.
|
|
||||||||
Цена:
от 1 119 500 руб.
|
|
||||||||
Цена:
от 759 900 руб.
|
|
||||||||
Цена:
от 1 185 300 руб.
|
|
||||||||
АРГУС Остаток в Екатеринбурге: 1 шт. Цена:
от 879 700 руб.
|
|
||||||||
Цена:
от 1 259 000 руб.
|
|
||||||||
Цена:
от 1 645 656 руб.
|
|
||||||||
Цена:
от 799 800 руб.
|
|
||||||||
Цена:
от 1 485 300 руб.
|
|
||||||||
Цена:
от 1 803 430 руб.
|
|
||||||||
Цена:
от 859 600 руб.
|
|
||||||||
Цена:
от 2 049 600 руб.
|
|
||||||||
Цена:
от 2 213 200 руб.
|
|
||||||||
|
Рекомендуем
Цена:
от 1 169 000 руб.
|
|
||||||||
|
|
|
||||||||
Цена:
от 2 090 715 руб.
|
|
||||||||
|
|
|
||||||||
|
|
|
||||||||
Цена:
от 1 310 400 руб.
1 495 179 руб.
|
|
||||||||
Цена:
от 2 179 700 руб.
|
|
||||||||
|
Рекомендуем
Цена:
от 2 159 600 руб.
|
|
||||||||
|
|
|
||||||||
|
|
|
||||||||
АРГУС Остаток в Екатеринбурге: 2 шт. Цена:
от 1 749 200 руб.
|
|
||||||||
Цена:
от 2 405 000 руб.
|
|
||||||||
Цена:
от 28 549 у.е.
|
|
||||||||
Цена:
от 1 459 000 руб.
|
|
||||||||
Цена:
от 2 419 000 руб.
|
|
||||||||
Цена:
от 2 596 300 руб.
|
|
||||||||
|
|
||||||||
Цена:
от 39 370 у.е.
|
|
||||||||
Цена:
от 2 539 200 руб.
|
|
||||||||
|
|
|
||||||||
Цена:
от 2 379 200 руб.
|
|
||||||||
Цена:
от 2 715 000 руб.
|
|
||||||||
Цена:
от 1 689 900 руб.
|
|
||||||||
Цена:
от 2 889 000 руб.
|
|
||||||||
|
280 кВт
|
|||||||||
|
|
|
||||||||
|
|
|
||||||||
|
|
|
||||||||
Цена:
от 2 049 200 руб.
|
|
||||||||
Цена:
от 4 936 250 руб.
|
|
||||||||
Цена:
от 3 559 700 руб.
|
|
||||||||
Цена:
от 4 951 250 руб.
|
|
||||||||
|
|
|
||||||||
Цена:
от 4 789 200 руб.
|
|
||||||||
|
350 кВт
|
|||||||||
|
|
|
||||||||
Цена:
от 2 797 000 руб.
|
|
||||||||
|
|
|
||||||||
Цена:
от 3 959 300 руб.
|
|
||||||||
|
|
|
||||||||
|
|
|
||||||||
Цена:
от 3 696 000 руб.
|
|
||||||||
Цена:
от 49 040 у.е.
|
|
||||||||
Цена:
от 4 099 600 руб.
|
|
||||||||
Цена:
от 2 949 700 руб.
|
|
||||||||
|
|
|
||||||||
|
|
|
||||||||
|
|
|
||||||||
|
|
|
||||||||
|
|
|
||||||||
|
|
|
||||||||
Цена:
от 3 472 400 руб.
|
|
||||||||
|
|
|
||||||||
Цена:
от 5 310 000 руб.
|
|
||||||||
|
|
|
||||||||
|
|||||||||
|
|
|
||||||||
|
|
|
||||||||
|
|||||||||
Цена:
7 524 500 руб.
|
|
||||||||
|
|
|
||||||||
|
|||||||||
|
|||||||||
Цена:
от 141 067 у.е.
|
|
||||||||
|
|||||||||
Цена:
10 600 000 руб.
|
|
||||||||
Цена:
от 9 795 000 руб.
|
|
||||||||
|
|
|
||||||||
|
|||||||||
|
|||||||||
Цена:
от 114 933 у.е.
|
|
||||||||
|
|||||||||
|
|||||||||
Близкие по мощности ДГУ
|
|
|
||||||||
|
|||||||||
|
|||||||||
Дизель-генераторы и электростанции в в других городах
- Барнаул
- Белгород
- Брянск
- Владивосток
- Волгоград
- Воронеж
- Домодедово
- Екатеринбург
- Ижевск
- Иркутск
- Казань
- Кемерово
- Киров
- Краснодар
- Красноярск
- Курск
- Липецк
- Махачкала
- Москва
- Мурманск
- Мытищи
- Набережные Челны
- Нижневартовск
- Нижний Новгород
- Нижний Тагил
- Новокузнецк
- Новосибирск
- Новый Уренгой
- Одинцово
- Омск
- Орел
- Оренбург
- Пенза
- Пермь
- Петропавловск-Камчатский
- Ростов-на-Дону
- Рязань
- Самара
- Санкт-Петербург
- Саратов
- Смоленск
- Сочи
- Ставрополь
- Сургут
- Сызрань
- Тамбов
- Тольятти
- Томск
- Тула
- Тюмень
- Улан-Удэ
- Ульяновск
- Уфа
- Хабаровск
- Химки
- Челябинск
- Чита
- Якутск
- Ярославль
Модификации ДЭС в контейнере:
- Стационарные
- На прицепе или автомобильном шасси
Контейнерные электростанции выпускаются в двух вариантах:
- в утепленном контейнере «Север» из сэндвич-панелей,
- в утепленном цельнометаллическом контейнере «Север».
Блок-контейнеры «Север» для ДЭС цельнометаллические и из сэндвич-панелей
Цельнометаллический контейнер подходит для применения на площадках с повышенной пожароопасностью, так как не содержит горючих материалов
| Цельнометаллический контейнер | Контейнер из сэндвич-панелей |
|---|---|
|
Корпус-несущий сварной каркас из квадратных труб размером 120х120 мм с элементами жесткости, обеспечивающих прочность конструкции при такелажных работах. Изготовление элементов каркаса производится на современных станках с числовым программным управлением (ЧПУ), позволяющей делать раскрой особо сложных деталей. Раскрой металла делается на установке лазерной резки, которая автоматически по заданной программе прорезает технологические отверстия и элементы жесткости |
|
|
Внешняя обшивка корпуса выполнена цельносварной из профилированного стального листа толщиной 2 мм.Внутренняя отделка стен стен и потолка выполнена утепленными панелями из оцинкованной стали. Толщина стальной оболочки панелей составляет 0,5 мм. В качестве утеплителей панелей использованы плиты из минеральной ваты. Толщина утепляющего слоя-100 мм. панели к корпусу закреплены через термоизоляционные прокладки, исключающие выпадение конденсата и образование мостиков холода |
Обшивка стен выполнена из сэндвич-панелей толщиной 80 мм. Сэндвич-панели состоят из двух стальных профилированных листов (облицовок) с защитным полимерным покрытием. В качестве утеплителя используется негорючая минераловатная плита. Общее сопротивление теплопередаче боковых стен не менее 2,26 м 2х°С/Вт, что позволяет сохранять комфортные условия для работы ДГУ при перепадах температуры от +50 до -50°С |
|
Пол выполнен в виде герметичной ванны, исключающей попадание технических жидкостей и топлива за пределы блок-контейнера и состоит из стального каркаса из прокатного профиля, с двух сторон закрытых стальными листами. Лист пола выполнен из стали с рифленым покрытием. Толщина листа-4 мм. Нижний лист пола выолнен из стали 2 мм. Промежутки каркаса заполнены минеральной ватой слоем 100 мм. Конструкция пола выдерживает нагрузку до 1000 кг/кв.м. В конструкции пола предусмотрен лоток для сбора разлившейся жидкости. Для очистки лотка в основании контейнера выполнены сливные отверстия, закрываемые резьбовыми пробками |
Пол состоит из стального листа. Промежутки заполнены минеральной ватой и все это покрыто изнутри рифленым стальным листом, препятствующим скольжению |
|
Потолок изготовлен из профилированного листа и прикручен к швеллерам каркаса контейнера и кровельным листам. Конструкция крыши контейнера способна выдержать снеговую нагрузку до 4,8 кПа (480 кг/м2) и передвижение обслуживающего персонала. Промежутки между профнастилом и кровельными листами заполнены минеральной ватой. Общее сопротивление теплопередаче потолка контейнера не менее 4,0 м2х°С/Вт. |
|
|
Одна из торцевых стен контейнера съемная, и в некоторых случаях она имеет проем для двери; в других случаях проем для двери может быть расположен на лицевой стене. Дверь контейнера антивандального исполнения изготовлена из цельного металлического листа толщиной 2 мм, оборудована замком, утеплена негорючим теплоизолятором |
|
|
В боковой стене предусмотрено отверстие для вывода кабелей. Вывод кабелей имеет крышки и рукава, закрывающие отверстия для исключения проникновения посторонних предметов и осадков внутрь контейнера во время транспортировки, эксплуатации и хранения |
|
|
В отверстия для окон монтируются входные и выходные регулируемые жалюзи с системой подогрева. По стандартам проемы (окна) для выброса нагретого воздуха по размерам делаются не менее размера активной части радиатора. В зависимости от степени автоматизации блок-контейнер оборудуется разными типами жалюзи: при первой степени автоматизации устанавливаются жалюзи забора воздуха с ручным приводом, при второй и выше – с электромеханическим приводом |
|
|
Одна из торцевых стен контейнера съемная, и в некоторых случаях она имеет проем для двери; в других случаях проем для двери может быть расположен на лицевой стене. Дверь контейнера антивандального исполнения изготовлена из цельного металлического листа толщиной 2 мм, оборудована замком, утеплена негорючим теплоизолятором |
|
|
Проемы для забора холодного и выброса горячего воздуха оборудованы устройствами, предотвращающими проникновение посторонних предметов и осадков внутрь контейнера во время транспортировки, эксплуатации и хранения |
|
|
Зазоры и проходы между стенами и выступающими элементами станции не менее 0,7 метра |
|
Заказать ДГУ в контейнере
Дизель-генераторы ЭТРО в контейнере «Север», автоматизированные по 2 степени (справочная информация)
| Наименование изделия | Мощность ДГУ основная, кВА/кВт | Габариты блок-контейнера (БК) ДхШхВ, мм | Масса (ДГУ+БК), кг | Мощность собственных нужд, кВт | Номинальный/ максимальный ток, А |
Расход топлива, л/ч |
Емкость топливного бака (в раме), л |
|---|---|---|---|---|---|---|---|
| АД 20-Т400-2РБК | 25/20 | 2600х2400х2400 | 2430 | 2,5 | 36/39,6 | 4,9 | 46 (8 часов) |
| АД 30-Т400-2РБК | 37/30 | 2600х2400х2400 | 2510 | 3 | 54/54,9 | 8,5 | 74 (8 часов) |
| АД 50-Т400-2РБК | 62/50 | 3800х2400х2400 | 3172 | 3 | 90/99 | 12,5 | 100 (8 часов) |
| АД 60-Т400-2РБК | 75/60 | 3800х2400х2400 | 3296 | 3 | 108/118,8 | 12,6 | 126 (8 часов) |
| АД 75-Т400-2РБК | 94/75 | 3800х2400х2400 | 3437 | 3 | 135/148,5 | 20,5 | 143 (8 часов) |
| АД 100-Т400-2РБК | 125/100 | 3800х2400х2400 | 3480 | 3 | 180/198 | 27,4 | 208 (8 часов) |
| АД 120-Т400-2РБК | 150/120 | 3800х2400х2400 | 3934 | 3 | 216/237,6 | 28,5 | 228 (8 часов) |
| АД 130-Т400-2РБК | 180/130 | 3800х2400х2400 | 4000 | 3 | 234/257,4 | 37,5 | 254 (8 часов) |
| АД 150-Т400-2РБК | 190/150 | 3800х2400х2400 | 3700 | 3 | 270/297 | 37,5 | 254 (8 часов) |
| АД 150-Т400-2РБК | 190/150 | 5200х2400х2700 | 4100 | 3 | 270/297 | 36 | 400 (8 часов) |
| АД 160-Т400-2РБК | 200/160 | 3800х2400х2400 | 3950 | 4 | 288/316,8 | 45,2 | 346 (8 часов) |
| АД 160-Т400-2РБК | 200/160 | 5200х2400х2700 | 4350 | 4 | 288/316,8 | 44 | 330 (8 часов) |
| АД 200-Т400-2РБК | 250/200 | 3800х2400х2400 | 4550 | 4 | 360/396 | 53 | 389 (8 часов) |
| АД 200-Т400-2РБК | 250/200 | 5200х2400х2700 | 4950 | 4 | 360/396 | 53 | 389 (8 часов) |
| АД 250-Т400-2РБК | 300/250 | 5200х2400х2700 | 5330 | 5 | 450/495 | 64,7 | 474 (8 часов) |
| АД 280-Т400-2РБК | 350/280 | 5200х2400х2700 | 5350 | 5 | 504/554,4 | 66 | 528 (8 часов) |
| АД 300-Т400-2РБК | 375/300 | 5200х2400х2700 | 5380 | 5 | 540/594 | 71,1 | 569 (8 часов) |
| АД 350-Т400-2РБК | 438/350 | 5200х2400х2700 | 5890 | 5 | 630/693 | 83 | 664 (8 часов) |
| АД 400-Т400-2РБК | 500/400 | 5200х2400х2700 | 6450 | 6 | 720/792 | 101,2 | 759 (8 часов) |
| АД 500-Т400-2РБК | 600/500 | 5200х2400х2700 | 6900 | 6 | 900/990 | 126 | 912 (8 часов) |
| АД 600-Т400-2РБК | 750/600 | 7600х2400х2800 | 13100 | 10 | 1080/1188 | 153,1 | 1225 (8 часов) |
| АД 640-Т400-2РБК | 800/640 | 7600х2400х2800 | 13350 | 10 | 1152/1267,2 | 159 | 1275 (8 часов) |
| АД 720-Т400-2РБК | 900/720 | 7600х2400х2800 | 13500 | 20 | 1296/1426 | 171,6 | 1373 (8 часов) |
| АД 800-Т400-2РБК | 1000/800 | 7600х2400х2800 | 14050 | 20 | 1440/1584 | 193,5 |
по требованию покупателя |
| АД 1000-Т400-2РБК | 1250/1000 | 9000х3000х3200 | 22000 | 20 | 1800/1980 | 256,3 | по требованию покупателя |
| АД 1500-Т400-2РБК | 1875/1500 | 9000х3000х3400 | 25000 | 20 | 2700/2970 | 365,2 | по требованию покупателя |
| АД 2000-Т400-2РБК | 2500/2000 | 12000х3200х3400 | 32500 | 30 | 3600/3960 | 479,7 | по требованию покупателя |
Доставка ДГУ в контейнере в любой регион России
- автомобильным, в т. ч., автопоездом,
- железнодорожным (на открытой платформе или в ж/д контейнере),
- морским или речным,
- авиационным.
Сертификаты соответствия на передвижные дизельные электростанции и электроагрегаты ЭТРО контейнерного типа
контейнерного типа. Торговая марка "ЭТРО". Серийный выпуск.
Соответствует требованиям:
Технического регламента о требованиях пожарной безопасности (Федеральный закон от 22.07.2008 №123-ФЗ) II (вторая) степень огнестойкости блочного здания, С0 класс конструктивной безопасности блочного здания, Ф.5.1. классификация блочного здания по функциональной пожарной опасности блочного здания,В2 категория блочного здания по взрывопожарной и пожарной опасности.
Протокол исследований №СГИ-ПБ231-06/2021 от 08.06.2021
подтверждает, что продукция:
Электроагрегаты и электростанции дизельные, автоматизированные, контейнерного исполнения, торговая марка "ЭТРО" серийный выпуск, соответствует требованиям нормативных документов:
ГОСТ 30546.1-98, ГОСТ 30546.3-98, ГОСТ 30546.3-98 (исполнение сейсмостойкости (9) баллов по шкале MSK-64)
На основании: Протокола испытаний
Подтверждает, что продукция:
Здания мобильные (инвентарные) контейнерного типа, предназначенные для установки электроагрегатов и технологического оборудования. Торговая марка "ЭТРО" соответствует требованиям нормативных документов: ГОСТ Р 58760-2019
На основании: Протокола испытаний
