Проектирование системы гарантированного электроснабжения на базе дизельных генераторов (электростанций)
В соответствии с правилами устройства электроустановок (ПУЭ) в отношении надежности электроснабжения объекты разделяются на три категории:
| Категория объекта | Необходимое количество источников питания | Допустимый перерыв электроснабжения |
|---|---|---|
|
I категория: объекты, перерыв в электроснабжении которых может повлечь за собой опасность для жизни людей, угрозу для безопасности государства, значительный материальный ущерб, расстройство сложного технологического процесса, нарушение функционирования особо важных элементов коммунального хозяйства, объектов связи и телевидения. |
Два независимых взаимно резервирующих источника питания. |
Время, необходимое для автоматического восстановления питания резервирующих источников. |
|
Особая группа: объекты, бесперебойная работа которых необходима для безаварийного останова производства с целью предотвращения угрозы жизни людей, взрывов и пожаров. |
Дополнительное питание от третьего независимого взаимно резервирующего источника питания. |
Перерыв недопустим. |
|
II категория: объекты, перерыв электроснабжения которых приводит к массовому недоотпуску продукции, массовым простоям рабочих, механизмов и промышленного транспорта, нарушению нормальной деятельности значительного количества городских и сельских жителей. |
Два независимых взаимно резервирующих источника питания. |
Время, необходимое для включения резервного питания действиями дежурного персонала или выездной оперативной бригады. |
|
III категория: все остальные объекты, не подпадающие под определения I и II категорий. |
Один источник питания. |
Не более 1 суток. |
В соответствии с категорией объекта подготавливается рабочий проект по установке дизельной электростанции или многоагрегатного энергокомплекса.
Проект в обязательном порядке согласовывается с надзорными органами для каждого конкретного объекта. В случае отсутствия проекта установка дизель-генератора возможна после предварительного обследования объекта, подбора дизель генераторной установки необходимой мощности, согласования с заказчиком окончательного перечня и объема работ.
- Раздел 1 «Пояснительная записка»;

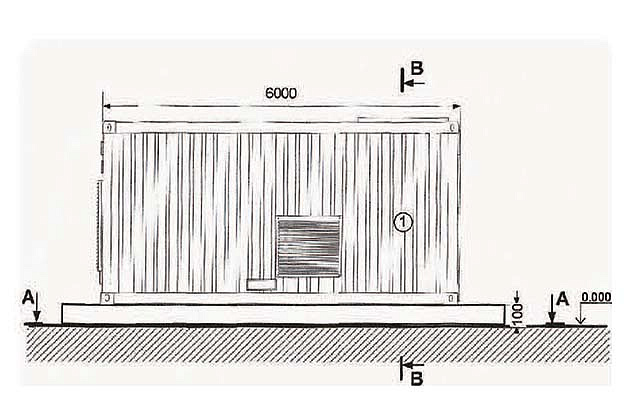

- Раздел 2 «Архитектурно-строительная часть»;
- Раздел 3 «Электроснабжение»;

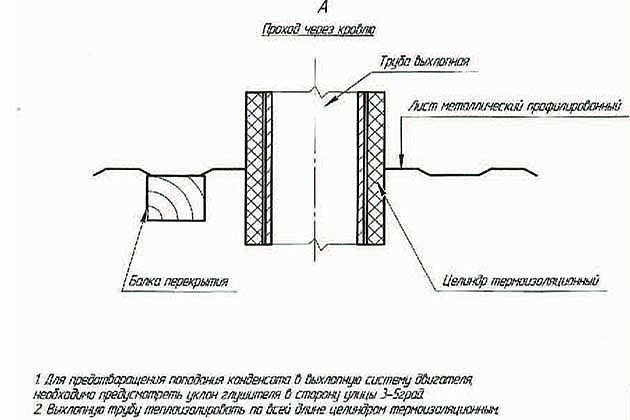

- Раздел 4 «Отопление и вентиляция ДГУ»;
- Раздел 5 «Заземление»;
- Раздел 6 «Дизель генераторная установка»:
- подраздел «Обоснование выбора дизельного генератора»,
- подраздел «Технические данные электроагрегата»;
- Раздел 7 «Мероприятия по охране труда, технике безопасности и производственной санитарии»;
- Раздел 8 «Перечень мероприятий по охране окружающей среды»;
- Раздел 9 «Мероприятия по обеспечению пожарной безопасности»;
- Раздел 10 «Смета на строительство объектов капитального строительства»;
- Раздел 12 «Иная документация»:
- чертеж с привязкой дизельной электростанции к местности,
- чертеж установки ДЭС на основании в 3 проекциях,

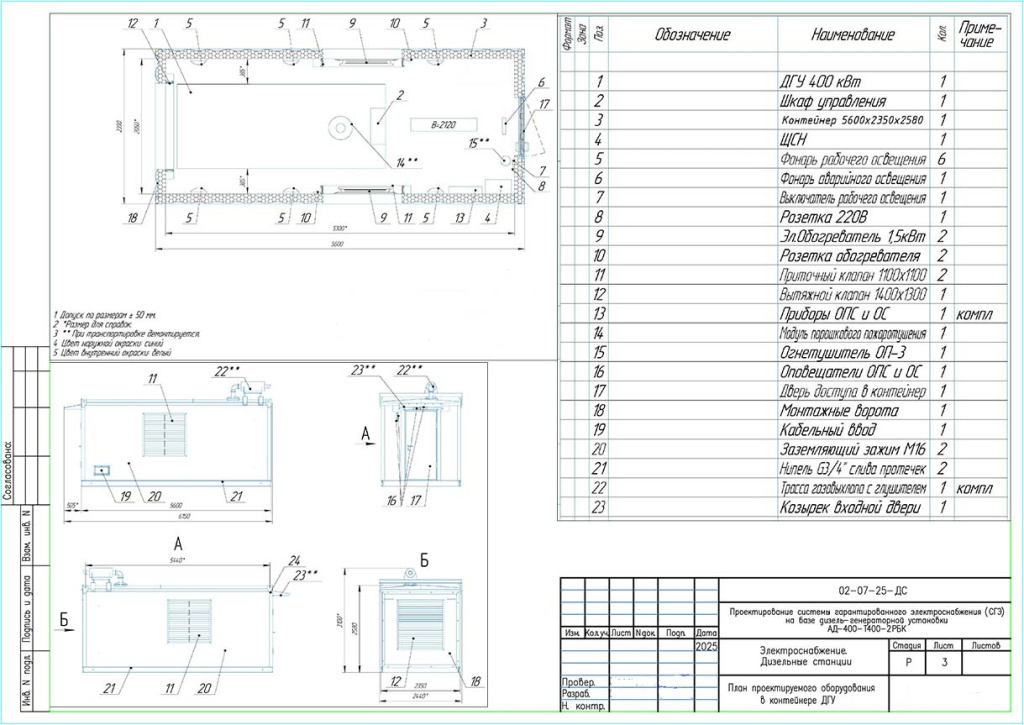

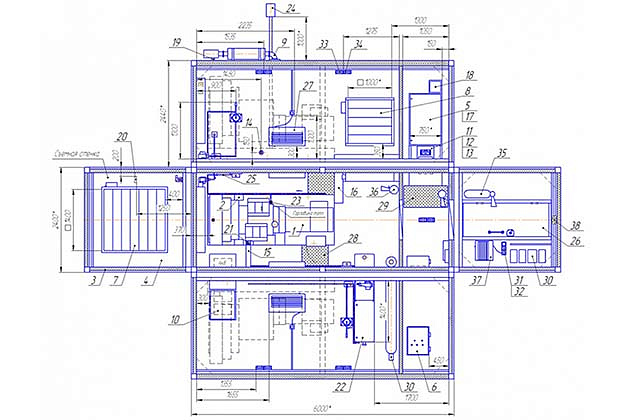

- чертеж расположения оборудования в контейнере (помещении),
- размещение контура заземления с описанием применяемых материалов,
- однолинейная схема электроснабжения,
- схема щита собственных нужд,
- кабельный журнал,
- спецификация оборудования и материалов,
- сводный сметный расчет стоимости строительства.
Состав рабочей документации такой же, за исключением сметного расчета.
С примерами технических заданий на проектирование ДЭС можно ознакомиться в разделе "Техническое задание на выполнение проектных, монтажных и пуско-наладочных работ систем гарантированного электроснабжение на базе дизельных генераторов (ДГУ, ДЭС)"
